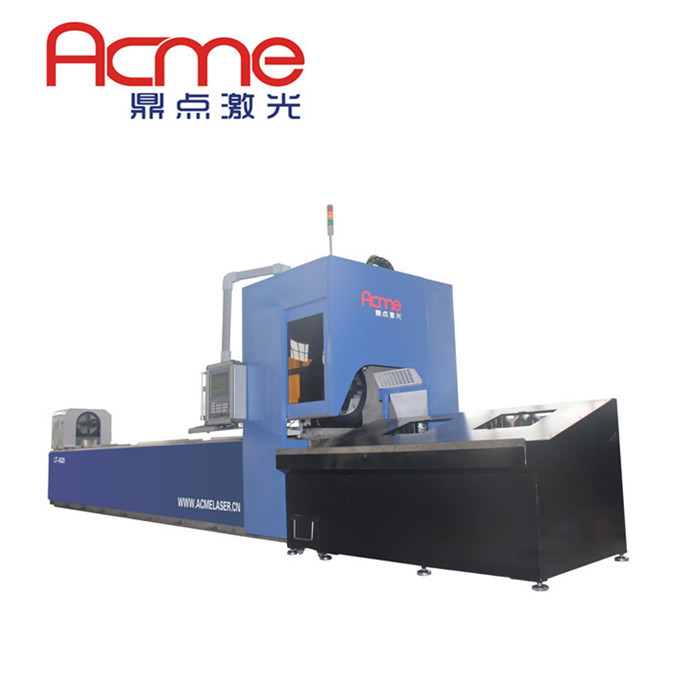

Máy cắt laser ống chuyên nghiệp ACME CNC
Được sử dụng trong chuyên nghiệp cắt và chế biến ống kim loại ống.
Chiều dài ống cắt dài 6 mét (Tối đa 12 mét)
Đường kính ống có phạm vi 20mm-230mm (Tối đa 500mm)
Áp dụng loại ống: tròn, vuông, hình chữ nhật, hình bầu dục, tam giác, d- hình dạng ống, góc thép, kênh thép vv.
Áp dụng vật liệu kim loại: thép carbon, thép không gỉ, nhôm, đồng, đồng, thép mạ kẽm vv.
Không | Mục | QTY | Nhãn hiệu |
1 | Nguồn Laser | 1 | Gốc Đức IPG / Thương hiệu Trung Quốc |
2 | Đầu Laser | 1 | Thụy Sĩ Raytools |
3 | Hệ thống điều khiển | 1 | Gốc Đức PA8000 (Tùy chọn: Cypcut) |
4 | Máy B ody | 1 | 16-25mm độ dày tích hợp hàn toàn bộ thép Panel |
5 | Phần có điện | 1 | Schneider |
6 | Khí nén một phần | 1 | SMC / Airtag |
7 | Hướng dẫn đường sắt | 3 | Đài Loan Hiwin 35mm |
số 8 | Giá đỡ xoắn ốc | 2 | Đài Loan YYC 3mol |
10 | Phần mềm lồng nhau | 1 | Lantek (Tùy chọn: AlmaCAM) |
11 | Động cơ Servo | 5 | Yaskawa Servo Sigma 7 |
12 | Giảm | 3 | France Motorvario |
13 | Máy làm lạnh nước | 1 | Hanli (Tùy chọn: Tongfei) |
14 | Máy nén khí | 1 | Thương hiệu Trung Quốc |
15 | Khai thác bụi | 1 | Acme |
16 | Thu gom rác thải | 1 | Xe đẩy cho vật liệu ngắn hơn 250mm |
17 | Tải | 1 | Đang tải từ phía sau hoặc bên |
18 | Bộ lọc khói và khói | 1 | Tùy chọn |
19 | Tải tự động | 1 | Tùy chọn |
Không. | Mục | Tham số |
1. | Tốc độ di chuyển tối đa | 70m / phút |
2. | Bước sóng laser | 1070-1080 nm |
3. | Chiều rộng cắt tối thiểu | 0.2mm |
4. | Định mức đầu ra năng lượng | 10-100% ( 100W-1000W ) |
5. | Độ chính xác định vị trục X và Y | ≤ ± 0,03 ㎜ |
6. | Lặp lại độ chính xác định vị | ≤ ± 0,02 ㎜ |
7. | Có sẵn hình dạng ống cắt | Tròn, vuông, hình chữ nhật, hình bầu dục, tam giác, d- hình dạng ống, góc thép, kênh thép vv. |
số 8. | Sự tăng tốc | 1G |
9. | Hệ thống xếp chồng | Tự động bôi dầu |
10. | Chiều dài cắt hiệu dụng | 6000mm / 8000mm / 10000mm (thứ tự tùy chỉnh có thể chấp nhận được) |
11. | Kích thước (LT-6020) | 11 * 3.9 * 2.5m (Chiều dài * chiều rộng * chiều cao) |
12. | Quyền lực | 35KW |
13. | GW | 12 tấn |
14. | Cung cấp năng lượng | 380v50Hz ± 10% |
15. | Định vị đỏ | Vâng |
16. | Khí phụ trợ | Oxy, nitơ, không khí |
17. | Định dạng tệp được hỗ trợ | IGS (Có sẵn PRO / E. UG, Ảnh công trình rắn ) |
18. | Đường kính ống | 20mm-2 3 0mm (thứ tự tùy chỉnh có thể chấp nhận được) |
19. | Hệ thống theo dõi laser | Theo dõi tự động |
20. | Tail Chiều dài chất thải | 180mm （<100mm đường=""> Đường kính 220mm （> 100mm ） |
21. | GHI CHÚ: Nếu bạn cần cắt thép góc và thép kênh, máy phải làm việc với hệ thống PA8000 và phần mềm làm tổ AlmaCAM. | |
Lợi thế cấu hình
1 Thân máy được hàn từ toàn bộ tấm thép; độ dày từ 16mm đến 25mm. Nó được nghiền, xử lý và hàn bởi Tế Nam Fin CNC với độ chính xác cao trung tâm gia công.
2 Có 5 bộ động cơ Yaskawa trên máy, bao gồm 2 bộ 4.4kw
3 Hệ thống điều khiển PA8000 của Đức có thể hỗ trợ phần mở rộng cho phép gia công làm việc và làm việc đa trục.
4 Phần mềm làm tổ LANTEK là phần mềm chuyên nghiệp cho kim loại làm việc với lịch sử hơn 30 năm.
5 Mâm cặp khí nén tự định tâm lớn.
6 Gia tốc có thể là 1,2G, tối đa, tốc độ di chuyển 100m / phút.
7 GW12T
8 Đài Loan YYC xoắn ốc rack, 5 cấp độ chính xác 3MM răng chiều rộng, cường độ tốt, độ chính xác và cuộc sống làm việc.
9 Đài Loan Hiwin 35mm chiều rộng đường ray.
10 Bảng điều khiển được gắn bên cạnh máy phù hợp với thái
11 Đai ốc có đường kính hơn 4mm được khai thác bởi Ý COLGAR.
12 máy là với trở lại chuck air blow, cựu chuck chân không thiết kế, để các máy có thể làm việc trong nhiều môi trường khắc nghiệt để kéo dài tuổi thọ của chuck.
Máy cắt laser ống ACME CNC, chuyên gia của bạn về cắt ống kim loại!
