I. Giới thiệu

Máy cắt ống laser

Máy cắt ống Acme được thiết kế để cắt bất kỳ lỗ nào trên các ống khác nhau, theo chu trình tự động được lập trình đầy đủ, do đó loại bỏ tất cả cưa truyền thống, mài mòn, khoan, lót lên và loại bỏ các hoạt động được thực hiện trên các máy thông thường.

Máy cắt ống laser

II. Loại ống cắt bằng Laser

	Ống tròn và công suất cắt ngang Min: 16mm Ø Tối đa: 273mm Ø

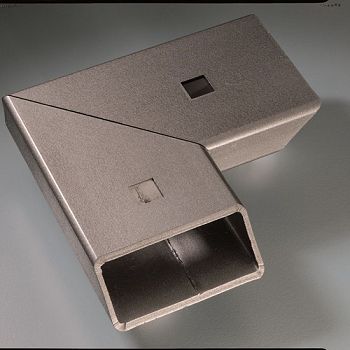

	Ống vuông và khả năng cắt hộp Nhỏ: 16mm x 16mm Tối đa: 200mm x 200mm
	Công suất cắt hình chữ nhật Nhỏ: 20mm x 15mm Tối đa: 250mm x 150mm
	Ống hình oval / Elliptical Dung lượng Cắt Nhỏ: 32mm x 17mm Tối đa: 250mm x 125mm

III. Giới hạn độ dày cắt

Vật chất	Giới hạn độ dày cắt
Thép carbon	15mm
Thép không gỉ	10mm
Nhôm	8mm
Thau	5mm
Đồng	5mm

IV. Biểu đồ tốc độ

Độ dày	Thép carbon	Thép không gỉ	Nhôm
	O ₂	Không khí	Không khí
1.0mm	450mm / s	400-450mm / s	300mm / s
2.0mm	120mm / s	200-220mm / s	130-150mm / s
3.0mm	80mm / s	100-110mm / s	90mm / s
4.5mm	40-60mm / s
5mm		30-35mm / s
6.0mm	35-38mm / s	14-20mm / s
8,0mm	25-30mm / s	8-10mm / s
12mm	15mm / s
14mm	10-12mm / s
16mm	8-10mm / s

V. Các bộ phận chính

Tên bài viết	Ghi chú
Máy cộng hưởng bằng sợi quang	2000W (IPG)
Động cơ servo và trình điều khiển	YASKAWA (Nhật Bản)
Thanh vít bóng	HIWIN (Đài Loan)
Giá đỡ bánh răng	TRUNG QUỐC
Đầu laser	RAYTOOLS (Thụy Sĩ)
Máy làm lạnh	Đồng FEI (Trung Quốc)
Hệ thống điều khiển	PA8000 (GERMANY)
Hướng dẫn lót	HIWIN (Đài Loan)
Van cân bằng khí	SMC (Nhật Bản) hoặc AIRTAG
Hộp giảm tốc	MOTOVARIO (Pháp)
Thân máy bằng kim loại	Giường 16-25MM T FROM TẤT CẢ TOÀN BỘ ĐẾN X HE LÝ NỒNG VÀNG
